Потребительский обзор лазерного гравера KKmoon Automatic K5 Type 3000mW


Приехал аппарат в довольно объемной коробке из переработанного картона.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Внутри он был зафиксирован пенопластовой “броней”. Кроме самого гравера в отдельных отсеках находились: блок питания, usb-шнур, зеленое защитное оргстекло и винты для его фиксации, отвертка для винтов, флешка с софтом, набор картонных и фанерных “пробников”, черная картонка для выставления фокуса лазера и инструкция.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Вот так выглядит гравер с установленным стеклом.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Хотя я думаю его снять — через него все равно выставлять фокус лазера и при необходимости следить за процессом гравировки неудобно. В итоге я пользуюсь темными очками с хорошим затемнением и фонариком, чтоб лучше разглядеть область гравировки.
Кнопки сверху отвечают за ручное позиционирование лазерного модуля, центральная кнопка — старт/пауза.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW

Прежде чем приступим к разборке лазерного ЧПУ станка, посмотрите видео обзор этого девайса.

Внутри. Плата управления отличается от той, что была в обозреваемом lexus-ом гравере.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Фото платы из обзора lexus---08
обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Возможно, компоненты перенесли на обратную сторону платы, разбирать гравер снимать ее я не решился. Но точно нет подстройки тока лазера. Я то все равно ничего менять не буду, но для кого-то это может быть важно.
Моторы от CD-ROMа.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Лазерный модуль.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Эффективность охлаждения вызывает сомнения. Температура радиатор даже после получаса работы гравера только слегка выше комнатной, что по идее говорит о плохом отводе тепла.
Подстройка фокуса луча производится вручную — просто крутим линзоблок, пока световое пятно не сойдется в точку минимального размера.
На задней стенке стоит мелкий вентилятор-вытяжка для отвода продуктов горения выжигаемых материалов.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW

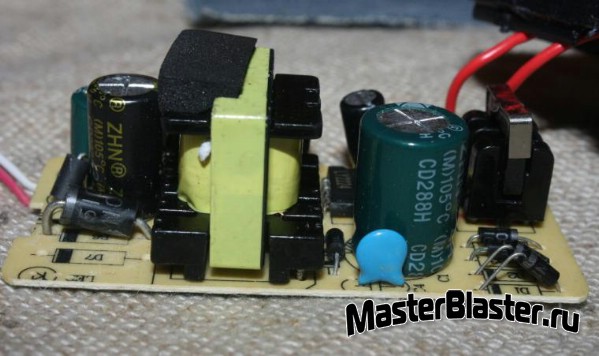

Блок питания.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Собственно, по внутренностям мне что-то сказать трудно, так как в этом всем я пока ламер. Но кроме организации отвода тепла от лазера, еще один момент напрягает — никак не организована остановка двигателей при достижении крайних положений. В софте есть кнопка Back to starting poit, если ее нажать, лазерный модуль передвинется в левый дальний угол аппарата. Но при достижении заданной точки моторы все равно продолжают некоторое время работать, издавая довольно пугающий треск. После пары проб решил этой кнопкой не пользоваться.
Комплектая флешка на 128 Мб несет в себе: драйверы и софт для Win и Mac, папку с тестовыми картинками и демовидео.
Если кому интересно, вот видео.





Виндовый софт датирован 23.11.18, версия 1.7. Вроде, свежее, чем в предыдущих обзорах. Выложил на гугл-диск.
Интерфейс умещается в одном окне. Подписал все пиктограммы. Подписи на кнопках не переводил — думаю, и так понятно.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Главное, что придется регулировать, это ползунки контраста, мощности лазера и глубины прожига. Также очень полезна кнопка Frame positioning — при ее нажатии лазер начинает двигаться по периметру области выжигания, можно оценить положение изображения и правильно разместить заготовку.
После распаковки воспользовался комплектной картонкой-пробником, стоковыми настройками и картинкой с флешки.
Первое изображение.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Дальше меня интересовала возможность выжигать по джинсовой ткани, рогожке, коже и засушенным листьям.
Начал с листьев — у жены как раз целый гербарий лежит про запас.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Интересна была возможность выжигать на листьях текст — прикольно бы смотрелось в разных аппликациях или панно. Для выжигания выбрал отрывок из “Осени” Пушкина — “Унылая пора, очей очарованье...”. Использовал два шрифта — “Ласточка”, имитирующий рукописный текст.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



И “B52”, стилизованный под машинопись.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Что сказать, однозначно удачного результата нет. Даже на минимальных значениях глубины прожига они прогорают насквозь.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



На имитации рукописи вообще трудно разобрать текст — принтеру явно не хватает разрешения для четкого отображения мелких букв. Зато на просвет похоже на надпись на Кольце всевластия:)

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



С машинописью дела обстоят лучше — сказывается меньшая плотность текста.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Но для художественных целей результат меня не удовлетворил. Разве что оформить абажур для лампы — в темноте просвечивающие буквы будут смотреться интересно.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



А еще запах при выжигании стоит очень специфический — сложно будет доказать, что вы именно выжигаете, а не балуетесь травкой.
С кожей эксперимент прошел намного удачней. У меня кум занимается изделиями из кожи, собирается купить более серьезный гравер, так что я решил посмотреть, что в принципе может из этого получиться. Издательство, в котором я работаю, как раз готовится издавать репринт рукописной книги 18-го века, мне понравились рисованные вензеля, скопировал парочку и решил воспроизвести на коже и рогожке.
Вот исходное изображение и подготовленное к выжиганию.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Использованные параметры прожига.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Изображение 75х40 мм. прожигалось 50 мин. В процессе ставил гравер на паузу, так как опасался перегрева лазера.
Результат.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Как по мне, получилось отлично. На полоску сверху не обращайте внимания — просто пожлобился взять другой кусок кожи после фальшстарта.
Фрагмент изображения в макро.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Мне только не очень нравится, то лазер на пустых фрагментах изображения не отключается полностью, от чего на коже остается “загар”. На джинсовке и рогожке такого, кстати, нет.
Немного потер “загоревшие” участки мокрой ватной палочкой — стало лучше.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Да, работая с кожей, обеспечьте хорошую вентиляцию, потому что горелым воняет очень ощутимо.

Для испытаний на джинсовой ткани выбрал работу Бенкси “Девочка с шаром”.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Только шар убрал, чтоб потом его дорисовать акриловой краской.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Не сразу удалось подобрать подходящие параметры — то прожиг повреждал нити, и ткань начинала расползаться, то изображение получалось бледным.
Здесь глубина прожига установлена на 35 и на 20 — в обоих случаях ткань расползлась.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



А здесь глубина установлена на 11 — изображение получилось не контрастным.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



В итоге устроивший меня компромисс получился на таких параметрах.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Время прожига 22 мин, высота изображения девочки без веревки шарика примерно 5 см.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



А вот уже почти готовая работа. Осталось обрезать и обметать края и получится прикольная нашивка девушке на джинсовую куртку, или сумку.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



С рогожкой особых идей не было — просто было интересно, что получится.
Сначала попробовал выжечь второй вензель из рукописи.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Получилась ерунда какая-то.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Видимо “крупноячеистая” структура ткани полностью съедает все тонкие детали изображения.
С Бенкси получилось значительно лучше. Как по мне, на рогоже это изображение выглядит даже лучше, чем на джинсе.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



Параметры выставлял такие.

обзор лазерного гравера KKmoon Automatic K5 Type 3000mW



В общем, эксперимент признан удачным. Вообще, у меня к граверу в начале было отношение, как к высокотехнологичной игрушке. Но теперь вижу, что это вполне себе творческий инструмент, который при правильном подходе может показать неплохие результаты.

Отзывы на KKmoon Automatic K5

Этот небольшой настольный лазерный станок удобен для пользователя тем, что не требуется разбираться с настройками и читать инструкции по использованию программного обеспечения. Он как современный 3Д принтер - просто купил, подключил, начал гравировать лазером по разным материалам.

Минусом станка является то, что обещанных 3000 мВт там нет! Реально там стоит твердотельный лазер на 450-500 мВт.
